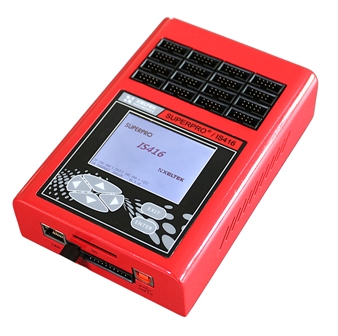

西尔特量产16通道在线编程器SUPERPRO IS416

特点:

• 截止今日，支持71 个厂商，4435 颗可编程器件。 *芯片烧录需授权使用。 SUPERPRO/ IS416 是SUPERPRO / IS 系列ISP在线编程器,在线烧录器,在线烧写器家族的新成员。具备如下特点：
  • 支持几乎各种串行和并行协议芯片的在板烧写ISP。
  • 支持多达16颗串行器件的同时烧录编程。
  • 支持多达4颗eMMC、NAND、NOR FLASH等并行器件的ISP同时烧录编程。
  • 支持多颗不同型号、不同类型芯片的顺序编程。
  • 支持多台编程器组合协调工作，帮助复杂以及超大规模PCBA拼板工程实现成本与效率的平衡。
  • USB2.0、LAN、SD接口；USB联机、网络联机、脱机三种工作模式。
  • 编程速度极高，且可以根据使用环境进行高/中/低选择。
  • 工业级品质的可靠性。
  • 授权协议下提供API/Command-Line Commands(DOS批处理)，开放二次开发。是ICT、FCT、ATE、测试夹具集成ISP功能的理想选择。
  功能特点
  • 工业品级的高速ISP量产编程器。ISP系统集成的理想选择。
  • 支持多达16颗串行芯片的ISP同时编程。支持几乎所有串行协议接口芯片。协议包括（但不限于）SPI、I2C、JTAG、BDM、UART、MON、SCI、SWD、SBW、C2D、ICC、SWIM、SDQ、DBG、ICE、CSI。
  • 支持多达4颗NAND、NOR、eMMC等并行芯片的ISP同时烧录编程。
  • 支持一块电路板上多颗不同型号、不同类型芯片的ISP顺序编程。
  • 编程速度可选以适应目标板负载及ISP电缆长度变化。
  • 三种工作模式。1）联机模式。通过USB2.0口(高速)与本地PC通讯，实现联机控制； 2）脱机模式。自带键盘、LCD显示器、可移动存储器(标准SD卡),可以脱机独立运行,操作便捷,易于扩展,最适合工厂现场大批量生产。工程文件（数量仅受卡容量限制）在联机状态创建和下传到SD卡；3）网络模式。接入局域网实现本地或远程控制。
  • 更先进的第九代管脚驱动技术提供更干净的信号、更宽的电压范围以及更精确和更高频率的时钟。配合符合原厂规范的精密时序发生器确保直接支持Vcc为1.2V到5V各种工艺的器件，并具更高速度和更高良品率。
  • 芯片安全保障机制。内建精密电压自校测电路，确保任何时候电压处于预设精度之内；自诊断功能随时诊断硬件故障，确保机器状态良好；
  • 完善的过压过流及ESD保护功能,避免损坏编程器。
  • 功能强大的DLL / API/Command-Line Commands支持Visual C、Visual Basic、Labview等环境，方便与ICT、FCT、ATE、测试夹具系统集成。
  • 强大的软件功能简化操作,提高效率,避免出错,对用户关怀备至。
    • 工程(Project)。将用户关于对象器件的各种操作、设置,包括器件型号设定、烧写文件的调入、配置位的设定、批处理命令等保存在工程文件中,每次运行时一步进入写片操作，有效降低误操作概率。
    • 工程组。负责组织多个工程运行的批处理命令。
    • 超级工程组。复杂的PCBA或多PCBA拼板工程可能需要多台编程器协调工作。超级工程组负责组织跨编程器的工程运行流程。
    • 用户量产操作界面以PCBA图片直观显示，简洁清晰。
    • 批处理(Auto)命令。允许用户将擦除、查空、编程、校验、加密等常用命令序列随心所欲地组织成一步完成的单一命令。
    • 量产模式。设有外部启动信号输入检测线，一旦检测到夹具闭合立即启动操作。作为离线编程器时，一旦芯片正确插入插座CPU即自动启动批处理命令,无须人工按键。
    • 动态缓冲区。每一颗芯片烧写的数据都可以不同，软件按照用户要求自动完成数据变动，包括标准的和订制的序列号发生器（如MAC地址等）。
    • 日志文件、生产统计功能。为质量跟踪提供便利。
    • 知识产权保护功能。SD卡加密；工程文件权限管理及加密；产量限制；远程控制。
    • 扩展。通过USB HUB控制多达12台，LAN控制数量无限台机器同时工作。
    • 支持JAM/STAPL Player和Direct C。
    • 支持几乎各种已知文件格式并具备自动文件格式识别功能.
    • 条码管理功能。通过扫描工单上的条码即完成工程文件加载等一系列工作，避免人为操作错误。
    • 接受用户特殊功能及算法软件订制。
    • 网络编程器+网络管理软件（选件）创造了革命性的网络烧写任务管理模式。所有编程器的工程设置、任务切换、软件升级全部通过一台服务器瞬间完成；质量监测和统计全部实时完成；空烧等人工失误有据可查；烧写文件仅贮存在本地或远程服务器中，数据安全无虞。
    • 支持WINDOWS XP/Vista/Win7/Win8/Win10 32/64bit 操作系统。
    SUPERPRO/IS416网络接口有何用处？ SUPERPRO/IS416具备网络接口。一个技术人员在一台服务器上就可以完成过去有许多非技术人员各自完成的工程选择和加载、机器设置、生产统计、产量设定等工作，还可以实时监控每台机器的状态和产出情况，实现质量实时报警等。操作人员唯一要做的工作只是按照状态指示正确更换和归类芯片，操作者也无法查看、修改或拷贝数据文件以及更改工程设置。此举避免了质量事故也保证了数据安全。对于研发与工厂或者方案提供商分处异地的情况，也可借助系统配套的软件实现远程管理。 SUPERPRO/IS416有哪些知识产权保护机制？
  • 网络管理提供动态的保护机制。
  • SD卡加密。使用时输入密码后可以执行工程文件设定的命令操作，工程文件权限管理及加密。
  • 产量限制：如果需要按照拷贝数量计价而又不方便采用远程操作的情况下可以限制编程数量。创建工程文件时可以选择允许编程的芯片的数量，一旦达到设定数量，工程文件即失效。使用此功能需同时对SD卡加密。
  SUPERPRO/IS416的收费模式
  • IS416编程器主机及主控软件以超值的价格出售。考虑到ISP工程的复杂性，具体工程个案实施中还可能发生如下费用： 1） 器件算法软件授权费。 2） 工程费。包括工程设计和咨询、调试等费用。 3） DLL / API / Command-Line Commands授权费。包含了上述软件和实施咨询费。主要是需要二次开发和系统集成的客户需要。
  电气及机械规格
  • PC通信接口：  USB2.0(高速)，LAN(100M)
  • 脱机存储媒介：SD卡
  • 键盘及显示器：6键薄膜键盘、20字X4行LCD显示器
  • 电源： DC 12V /1.5A. 电源适配器
  • 主机尺寸：184 x 160 x 78 (mm);     主机重量：0.8Kg
  • 包装尺寸：310 x 250 x 145 (mm);    包装重量：1.65Kg
  • 工作温度范围：0-40°C。工作湿度范围：20%-80%
  包装配置
  • 标准配置：主机一台，DC 12V /1.5A电源适配器一只， CD(软件)一张，USB  线缆一根
  • 选配： ISP信号电缆、ISP控制电缆、SD卡、网线、离线器适配器。

器件更新:

• XELTEK不定期地增加对新器件的编程支持并在网上更新软件;
• 查看最新器件支持清单;
• 用户可免费从网上直接下载最新软件
• 如果不方便下载，也可免费获取软件光盘,电话025-68161216;

质量保证:

• • 自购买之日起,壹年内凭发票保修;适配器和插座属易损耗品,不保修;
  • 网上技术支持或者电话技术咨询;

规格参数:

• 器件支持: 支持NAND、NOR、eMMC等并行芯片的ISP同时编程，以及所有串行烧录协议，如SPI、I2C、JTAG、BDM、UART、MON、SCI、SWD、SBW、C2D、ICC、SWIM、SDQ、DBG、ICE、CSI。
• 封装支持:
• 联机通讯接口: USB2.0,LAN
• 脱机模式: 支持脱机操作
• 电源规格: 输入AC 100-240V ; 输出 12V /1.5A 功耗:-W
• 主机尺寸: 184 x 160 x 78 毫米; 重量：0.8公斤
• 包装尺寸: 310 x 250 x 145 毫米;包装毛重：1.65公斤

  ---

  标准配置:

• 标准配置：主机一台，DC 12V /1.5A电源适配器一只， CD(软件/用户手册)一张，USB线缆一根;
• 选配： ISP信号电缆、ISP控制电缆、SD卡、网线、离线器适配器。
